ATSC620/ATSC620I系列控制器

时间：2018-06-25  浏览次数：次

一、主要性能特点
1、控制器可对两路三相电压 (两路市电、两路发电或一路市电一路发电)或两路单相电压进行检测及 ATS自动切换控制；
2、可设置“I 路优先（I路自投自复）”、“II路优先（II路自投自复）”、“无优先（自投不自复）”及“自动 /手动”，确保I路电源优先供电、 II路电源优先供电、无优先方式供电及手动状态下检修应用；
3、可设置I 路电源异常延时、 II路电源异常延时、发电机组停机延时、发电机组开机延时、开关分闸延时及开关合闸延时；
4、可实时设置I路电源正常延时及 II路电源正常延时；
5、面板LED 指示灯可清楚显示开关工作状态；
6、主电源（I路）异常后可延时发出启动发电机组信号；
7、具有强制分断输入口，可用来控制 ATS开关的强制分闸；
8、具有双供电电源转换电路，可直接作为 ATS开关工作电源使用；
9、控制器供电电源取自I、 II路A 、N相电压；
10、采用多种保护及屏蔽措施，具有极强的抗电磁干扰能力；
11、采用模块化设计，阻燃 ABS塑料外壳，设计精巧，结构紧凑，插拔式接线端子，更贴近用户需求，安装维护方便；
二、技术参数
1、 额定输入电压及频率
供电电压： AC220V(50/60Hz)±10%(I、II路A、N相电压)；
检测电压： AC400V(50/60Hz)三相四线；

2、 电源检测
过压阈值： (AC50～AC300), 出厂值： AC265V（可内部调整）；
欠压阈值： (AC50～AC300), 出厂值： AC172V（可内部调整）；
测量精度： 2%；
测量范围： AC50V～AC300V ；
3、 动作时间
合闸延时：（1~60）秒，执行合闸动作的持续输出时间；
分闸延时：（1~60）秒，执行分闸动作的持续输出时间；
电源正常延时：（0～60）秒，电源从恢复正常到确认为正常的时间；
电源异常延时：（0～60）秒，电源从出现异常到确认为异常的时间；
发电机组开机延时：（0～60）秒，主电源 (I路) 异常确认后到发出启动发电机组信号的时间；
发电机组停机延时：（0～60）秒，主电源 (I路) 确认正常后到发出关闭发电机组信号的时间；
4、输出触点容量
I路合闸输出触点：        无源常开触点，10A 250VAC/10A 30VDC；
II路合闸输出触点：无源常开触点， 10A 250VAC/10A 30VDC；
I/II分闸输出触点： 无源常开触点， 10A 250VAC/10A 30VDC；
交流电源输出触点：无源常开触点， 8A 250VAC；
发电机组输出触点：无源常闭触点， 10A 277VAC/10A 5VDC；
5、反馈输入信号
AC220V (50/60Hz) (≥AC50V 为有效输入)
6、功率消耗
装置在额定电压下电压回路的功率消耗不大于 2VA
7、环境条件
温度 : -30℃～+70 ℃
湿度  20%～95%
8、重量
   净重：0.50Kg
注：反馈输入信号作为判断开关位置的依据，必须按要求接入。
三、系统参数及范围

序号	名称	参数范围	出厂值	备注
1	合闸延时	（ 1～ 60 ）秒	5 秒	面板及 PC 可设
2	分闸延时	（ 1～ 60 ）秒	3 秒	面板及 PC 可设
3	电源正常延时	（ 0～ 60 ）秒	控制器面板设定	仅面板可设
4	电源异常延时	（ 0～ 60 ）秒	5 秒	面板及 PC 可设
5	发电机组开机延时	（ 0～ 60 ）秒	60 秒	面板及 PC 可设
6	发电机组关机延时	（ 0～ 60 ）秒	60 秒	面板及 PC 可设
7	过压阈值	（ 50～ 300 ）V	265V	仅 PC可设
8	欠压阈值	（ 50～ 300 ）V	172V	仅 PC可设
9	优先级	I 路优先 II 路优先 无优先	I 路优先	面板及 PC 可设
10	交流制式	三相四线 单相两线	三相四线	仅 PC可设

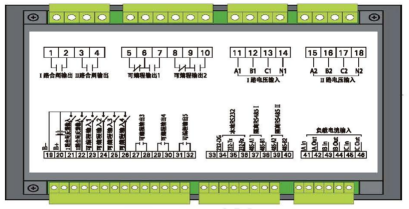

四、端子功能定义




1、端子A1 、B1、 C1、N1 分别接I路交流电源的 A、B 、C、 N。
2、端子A2 、B2、 C2、N2 分别接II路交流电源的 A、B 、C、 N。
3、端子L1:I 路电源开关合闸状态输入口。
4、端子L2:II 路电源开关合闸状态输入口。
5、端子FO(FORCE OPEN): 强制分断输入口 (接GND 有效)，当强制分断输入有效时，在手动、自动状态下， ATS都将切换到0 位，手动合闸、自动合闸均被禁止。
6、端子GND ：控制器电源负极 (仅与FO 配合使用，不做供电电源地用 )。
7、端子M5 、M6(GENS START)：为发电机组开机输出继电器。
8、端子LO 、NO:为 ATS提供工作电源，LO/NO分别来自 I、II 路电源A、 N相，当任何一路A、 N正常时，此端子均有电源输出。
9、端子COM:ATS 开关合闸、分闸控制公共端子。
10、端子O:  ATS 开关分闸输出控制。
11、端子I:   ATS 开关I路合闸输出控制。
12、端子II:   ATS 开关II路合闸输出控制。

五、典型应用接线图




六、外形及安装尺寸






外形尺寸	安装开孔尺寸
138mm （长）x 119mm （宽） x66mm（高）	130mm （长）x 111mm （宽）
